设计公司：深圳市风顺照明科技有限公司

项目：8套2x196wLED网球场专用照明灯，可替代传统8套1000w金卤灯方案。

适用场所：户外网球场

产品型号：FS-L2X196-6

设计时间：2012年8月

主要使用：小区、学校、别墅、正规性比赛场所、体育训练场、收费型运动中心

联系方式：13424181114   QQ1849142644   叶工

1、网球场所的照度标准（GB）：

业余比赛（训练）：150lx－300lx，一般比赛：300lx－500lx，

正式比赛：500－750－更高（1500lx）。

观众席30lx－100lx。

2、安装环境说明：

室外网球场地的四周围挡网高度一般在4-6米之间，视球场周围环境与建筑物高度，也可适量增减。需要安装照明灯光的球场，除室内屋顶灯具分布外，室外球场上空和端线两侧不应设置灯具。室外球场灯具应设置在两侧围挡网距地面高6米以上，灯光从球场两侧场面均匀照射。　　

3、风顺专业建议：

1、网球场照明灯宜采用发光均匀，眩光低的照明灯具（白光）；

2、灯具要照射面广的，反光板要清晰的，采用一体化灯具；

3、光源功率根据灯具高度、布灯密度和光照需求采用400w－1000w。

本方案采用196wLED照明灯具，用以替代传统金卤灯8套1000w方案。

4、根据不同比赛级别，灯光可分组控制；

5、灯具高度在6-8米为宜，安装在人的视线上部位置；

6、灯具间距大一些，眩光程度会轻一点；

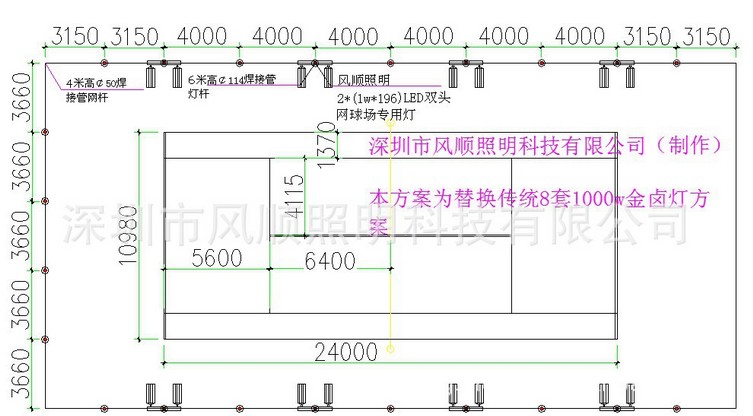

本方案标准网球场尺寸以及LED网球场照明灯布置图：


产品型号：FS-L2X196-6

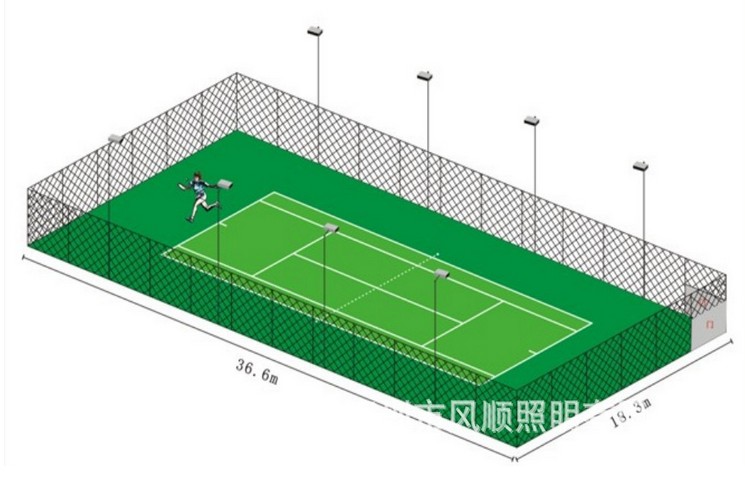

实地灯具布置图：

1、           标准LED网球场照明灯布置方案

此方案为8套2x196wLED网球场照明灯方案，采用标准配置

灯杆高度：6米，

光源功率：2x196w

灯具为：网球场专用LED照明灯

8套灯具均匀布置，确保场地两地均匀，配光合理，为标准型场地所必备，平均照度可达400lx以上，能满足一般性比赛的需求（主要适用：收费型场馆、体育馆训练场、正规比赛场地）。

场地总体使用：16套196wLED网球场照明灯，场地总功率：3136w，可替代金卤灯8套1000w布置方案。

LED网球场照明灯具灯具介绍

名称：196w LED网球场照明灯

品牌：风顺照明
型号：FS-LD0330-196
材质：拉伸铝+压铸铝+钢化玻璃
防护等级：IP65
输入电压：AC85~265V
频率：50-60Hz
光衰：8500小时<5%
发光角度：120°
功率：1960w
灯珠数量：1WX196

尺寸：920*310*80MM

芯片：台湾晶元芯片

光通量：100-110lm/w（灯珠）
色温：5500k-6500k（正白）
工作温度：-30℃~+55℃
工作湿度：10%-90%
功率因数：>9.3
恒流驱动电源：1w/350ma
显色性：>80Ra
使用寿命：>50000小时
质保三年

可用于多种传统网球场照明灯改造，且改造方便，成本较低。

如需对网球场照明节能改造，详情请联系本公司洽谈

厂家热线：13424181114

QQ1849142644

叶先生

本公司可出改造方案

LED网球场照明灯应用案例：
