1.无锡市照明工程有限公司（214028）
2盐城师范学院实验中心（224002）
摘 要：本文结合TES-1605数字接地电阻测量仪，介绍了数字接地电阻测量仪的工作原理、性能、特点、主要技术参数以及仪器在现场测量工作中的注意事项。同时对如何减小接地电阻的测量误差的经验进行了必要的介绍。
关键词：数字接地电阻测量仪 减小误差 安全工作
一、引言
近年来，随着现代化建设及科学技术事业的发展，对电气接地装置的要求越来越高，涉及领域越来越广泛，不管是设备的直流工作接地、交流工作接地、安全保护接地和防雷保护接地，都需要一个好的接地装置作为泄流通道或参照零点。因此没有良好的接地装置，设备就不可能有正常、安全的工作。由此对接地电阻及时的测量就显得更加的重要。数字接地电阻测试仪的出现便很好的解决了这一问题。
二、测量原理
数字接地电阻测量仪摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。
工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0~2Ω，0~20Ω，0~200Ω。
其结构原理图如下图所示：
数字接地电阻测量仪以其操作简单，测量精确等优点赢得了人们的信任，在电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻中都得到了广泛的应用。数字接地电阻测量仪对各种设备进行及时的测量，以保证设备仪器正常、安全的工作。这也是现代测量技术发展的方向。现以TES-1605型数字接地电阻测试仪为例，简要介绍其特性。
1. 仪器特性：
安全规范：设计符合IEC1010-1 、IEC 61557。
显示 ：3 1/2 位液晶显示及最大读值1999。
绝缘阻抗 : 当测量时加300VDC，在电路和外壳间具有大于5MW的绝缘阻抗。
抵挡电压 :在电路与外壳间具有3700CV AC/ 1 分钟抵挡电压。
自动关机 :?约3分钟
输出测量电流：2mA/820HZ
自动警告装置：当辅助接地钉接地电阻过高，LCD将显示 " "警告
操作温湿度：0℃到40℃ 80%RH以下
存储温湿度：-10℃到60℃ 70%RH以下
电源供给：DC9V（1.5V size“AA”×6）
尺寸：165(长) x 100(宽) x 57(高)mm
重量：约500克（含电池）
可否资料锁定：可以

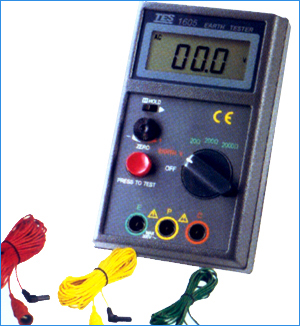

可作精密的三极式测量，也可自行作方便简易的二线式测量仪器外形如下图所示：
2. 操作说明：

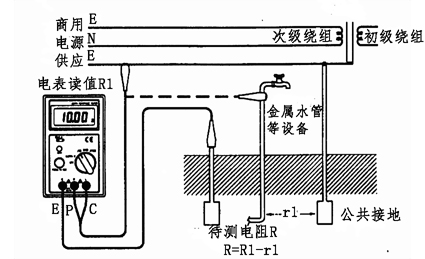

1）简易的二线式测量
方法如下图所示：
说明：①这种方法适用于不易打辅助电极时
②辅助电极可用现有的接地电阻较低的设备代替
③本方法测量误差较大

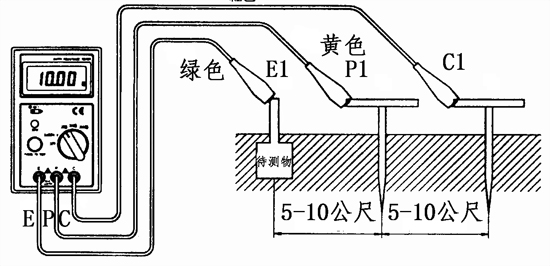

2）精密的三极式测量法
方法如下图所示：
三、接地电阻测试要求
建筑物接地电阻的要求电气系统接地 电阻要求
物体名称最大允许接地电阻（Ω） 物体名称最大允许接地电阻（Ω）
避雷针10变压器中心点10
油品装卸区的输油管道 20高压发电机、电动机及变压器外壳接地 4
架空管道应接地 10电压互感器外壳及电流互感器二次侧线路接地 4
进出洞内的金属管道接地电阻 20配电柜、配电箱、路灯箱、路灯杆外壳接地 4
石油库内防雷接地 10过电压保护器、电缆外皮和瓷瓶铁脚 10
四、测量注意点
在测接地电阻时，有些因素造成接地电阻不准确，我们根据多年来的经验，总结了一些方法以减小可能产生的误差。
1．接地网周边土壤构成不一致，地质不一，紧密、干湿程度不一样，具有分散性，地表面杂散电流、特别是架空地线、地下水管、电缆外皮等等，对测试影响特别大。解决的方法是，取不同的点进行测量，取平均值。
2．测试线方向不对，距离不够长，解决的方法是，找准测试方向和距离。
3．辅助接地极电阻过大。解决的方法是，在地桩处泼水或使用降阻剂降低电流极的接地电阻。
4．测试夹与接地测量点接触电阻过大。解决的方法是，将接触点用锉刀或砂纸磨光，用测试线夹子充分夹好磨光触点。
5．干扰影响。解决的方法，调整放线方向，尽量避开干扰大的方向，使仪表读数减少跳动。
6．仪表使用问题。电池电量不足，解决的方法是，更换电池。仪表精确度下降，解决的方法是，重新校准为零。
接地电阻的测试值的准确性，是我们判断接地是否良好的重要因素之一。测值一旦不准确要不就要浪费人力物力（测值偏大），要不就会给接地设备带来安全隐患（测值偏小）。所以在我们工作中一定要正确使用测量工具，科学制定测量方法和科学得出准确数据。
|
建筑物接地电阻的要求 |
电气系统接地 电阻要求 |
||
|
物体名称 |
最大允许接地电阻（Ω） |
物体名称 |
最大允许接地电阻（Ω） |
|
避雷针 |
10 |
变压器中心点 |
10 |
|
油品装卸区的输油管道 |
20 |
高压发电机、电动机及变压器外壳接地 |
4 |
|
架空管道应接地 |
10 |
电压互感器外壳及电流互感器二次侧线路接地 |
4 |
|
进出洞内的金属管道接地电阻 |
20 |
配电柜、配电箱、路灯箱、路灯杆外壳接地
|
4 |
|
石油库内防雷接地 |
10 |
过电压保护器、电缆外皮和瓷瓶铁脚 |
10 |
参考文献：杨会民 卜云平，接地电阻的测量方法及测量仪器
