摘 要:城市是人类活动最活跃的环节,G I S技术的应用集中体现在城市应用中。目前数字城市已经成为国内信息化的热点问题,而且还有持续升温趋势。而以G I S为核心的空间信息技术是数字城市的核心用技术,它与无线通信、宽带网络和无线网络日趋融合在一起,为城市生活和商务提供了一种立体的,多层面的信息服务体系。本文主要介绍地理信息管理系统的子系统“路灯信息WEB发布系统”的特点、系统模块和应用前景。
关键词:路灯信息 WEB发布系统 应用前景
数字城市建设包括四个部分内容,即基础设施、电子政务、电子商务及公众信息服务。而GIS应用贯穿上述四个部分和各个层面,从城市基础地理信息数据库到政府空间数据共享、电子商务物流配送以及基于网络的公众地理信息服务,GIS都发挥着不可缺少的作用。
路灯属于城市基础设施的范畴,它是城市建设中不可或缺的组成部分,城市照明行业的数字化建设也是数字城市的重要内容。目前“常州市路灯地理信息管理系统”已通过建设部的验收,而作为进一步的需求与系统扩展,需要建立基于Internet的路灯信息Web发布系统,为社会提供基于Internet的地理信息服务。
一、系统建设意义
“常州市路灯地理信息管理系统”是基于MAPGIS平台的一个面向城市照明设施管理的应用系统。其主要采用GIS技术、数据库访问技术将常州市的各类路灯设施在地图上生动形象地表现出来。
“路灯信息Web发布系统”是“常州市路灯地理信息管理系统”的一个子系统,Internet用户通过Web浏览器即可浏览常州市每一盏路灯、每一条线路、每一条回路的位置,查询与其相关的属性信息,相关的零部件信息,查询和统计某一区域范围内的路灯、线路或回路信息。此外,某些高级用户还可以通过此系统进行远程故障分析,普通用户可以进行网上路灯故障报告等。“路灯信息Web发布系统”将为路灯管理人员提供意想不到的便利,不论是在办公室,还是在家里,只要可以上网,就可以对全市的路灯状况了如指掌,还可以进行一些简单的办公;而社会公众则可以通过此系统了解城市路灯设施建设概况,还可以网上报修路灯故障情况,并且能够及时得到值班人员的答复。这将有利于路灯管理部门和人民群众的互动交流,使常州市的城市照明管理水平更上一层楼。
二、WebGIS系统的特点
“路灯信息Web发布系统”是基于MAPGIS平台的一个WebGIS系统。WebGIS实际上是在Web(网页)上实现GIS的功能,也就是将GIS综合进Web以进行信息的发布。在互联网的任意一台机器上使用浏览器(如IE,Netscape等)就可以浏览WebGIS站点中的空间数据、制作专题图、进行地理信息的空间分析和空间查询,从而给Web的信息发布加上了地理信息系统这一直观的工具,使人们通过Web浏览查询信息更方便,也使GIS通过Web得到了普及。
与传统的GIS软件相比,WebGIS在体系结构上有了根本的转变。主要有以下几大特点:
(1)基于Internet/Intranet环境,采用了TCP/IP通信协议,大大扩展了空间信息共享范围。
(2)在应用层采用了HTTP协议,客户端只需要有通用的浏览器即可,不需要有特殊的GIS软件,大大增强了GIS的开放性。
(3)GIS应用的分布性。可以根据网络带宽、计算机性能等一系列资源状况,将GIS应用按照功能分布到不同的节点上,如分布到多台服务器上或是将一部分简单应用分布到客户机上,复杂的应用仍交给服务器执行,这样可以大大提高GIS软件的性能。
(4)空间数据的分布性。空间数据可以根据其本身具备的空间特征存储在最适宜的位置上,从而大大简化了对空间数据的管理。
三、“路灯信息Web发布系统”的构成本系统主要有以下几个模块组成:
1、属性查询
可以通过选择查询的实体类型,查询精度,对不同设备、线路以及回路的属性进行查询。查询分为点击查询和拉框查询,点击查询只是查询单个实体的属性,拉框查询则是对某一框选区域范围内的所有某类实体进行属性查询。
2、条件查询
可以通过选择不同的城市照明设施(如道路照明、景观照明和配电设施等),查询字段(不同的设备可能有不同的属性结构),查询条件以及查询值,对符合某一条件(某一区域范围或其它属性条件)的所有路灯设备进行查询。
3、地名定位
可以通过地名库,输入地名(或地名的一部分),系统会对输入的地名进行模糊匹配,列出相关类似的地名供用户选择,选中某一地名,鼠标双击即可定位到该地名所在位置,地图也跟着相应移动到该区域。
4、定位线定位
可以对列出的定位线,双击定位线名称,或者选择定位线名后点击定位按钮,即可定位到该定位线所包围区域,地图也跟着相应移动到定位线区域。
5、查询统计
可以通过选择不同的城市照明设施(如道路照明、景观照明和配电设施等),输入查询区域,区域有全区、矩形区域、圆形区域、任意多边形区域以及定位线区域,点击查询后即可查出所选区域范围内的设施信息。查出后通过选择统计字段,可对查询结果进行分类统计。
6、控制面板:
显示当前工程中的各个文件的信息,包括文件类型,数据源信息,文件的可见性等,还可以设置各个文件的开关状态。
7、鹰眼:
使用小窗口放大显示当前鼠标范围的视图状况。此外,本系统还包括四个主要视图:GIS视图、数据视图、统计视图以及路灯运行管理视图。
1、GIS视图:
显示地图信息,底图,路灯设备、线路以及回路分布状况。在此视图类,可以对地图进行放大、缩小、移动、全图显示以及距离测量等基本功能,还可以对当前视图范围内的图形进行打印输出。

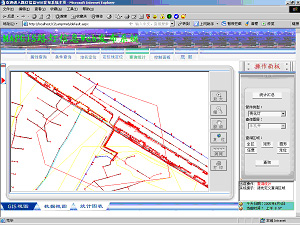

GIS视图
2、数据视图
显示属性查询(拉框),条件查询,以及区域查询的结果,若结果数据量很大,系统自动会分页显示。通过查询结果,单击定位图标可以定位到某个实体的GIS视图位置,双击某条属性记录,可以显示该条记录的详细信息。

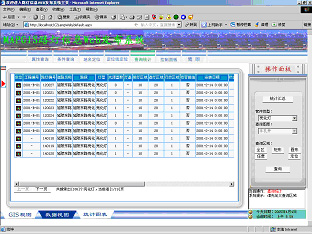

数据视图
3、统计视图
显示对于查询结果的统计信息,统计结果包括统计的分类信息、统计值,以及统计的图形结果,统计图有饼图和直方图,图形可以放大和缩小。

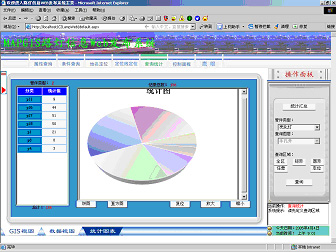

统计视图
4、路灯运行管理视图
报修管理,提供几种路灯报修的方式供用户提交报修信息。包括根据路灯编号,根据区域,根据道路名,报告路灯损坏状况。人民来访,提供用户对路灯管理处管理的意见或建议功能,包括电话,上门,来信等方式。
四、应用前景
“路灯信息Web发布系统”是基于Internet和GIS技术的一个交互式Web应用系统。在Internet的任何地方,用户都可以浏览WebGIS站点中的空间数据、制作专题图(统计图)、进行各种空间信息检索、属性查询和空间分析。
路灯管理人员可以使用本系统进行远程办公,甚至是进行一些比较高级的分析功能,使办公可以不受时间和空间的限制;一般的Internet用户则可以通过该系统了解路灯概况,参与报修、人民来访等与照明管理处的交互活动。
路灯管理关系着人民群众的日常生活,人民参与管理,不仅可以提高路灯管理的效率,也是路灯行业的改革和发展趋势。因此,该系统的广泛使用将有利于路灯管理水平的提高,也是数字路灯的重要体现之一。
