关键词 公共照明 无线监控 智能控制随着城市建设的快速发展，城市公共照明作为一项重要的基础设施，关切着广大市民的夜晚出行安全，对于市民的人身财产安全、提高社会治安发挥着重要的作用，同时也是展现城市形象的一个重要窗口。
宜兴市路灯监控系统建设始于2007年，采用GPRS无线通讯方式，由宜兴市供电公司投资建设。2008年5月，由于管理体制调整，路灯管理职责划归建设局，并成立照明管理处进行路灯的日常管理。
为了提高城市公共照明管理的效能和质量，于2009年8月开始建设宜兴市公共照明监控中心，在建设监控中心的过程中，对原路灯无线监控中心的系统硬件设备进行了全面升级换代，并结合最新的信息技术，对控制软件进行优化、完善、升级，使整个路灯监控系统的智能化程度进一步提高，并具有较高的稳定性、安全性、准确性。
笔者直接负责了整个监控中心的建设工作，参加并主持了监控系统软硬件配置方案的制定、监控系统的组建、调试等全过程。新建的监控中心于2010年元旦正式投入运行，自投运以来，一直保持着稳定、安全、高效的运行状态。
我市的公共照明监控中心以路灯无线监控系统为主，以亮化无线监控系统（独立运行）和视频监控为辅，现将我市监控中心的构成和主要功能特点简介如下：
一、路灯无线监控系统：
1、路灯无线监控系统主要是由监控中心、安装在路灯控制箱的监控终端组成，利用移动公司的GPRS通信平台，实现控制中心与监控终端之间的信号无线传输，并通过预定手机来接收控制中心发出的短信告警，从而实现了开关灯、故障报警、防盗等智能控制功能。其结构原理图一如下所示：

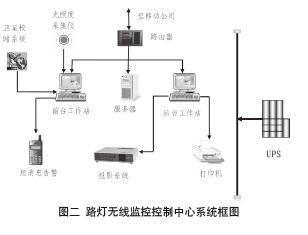

2、控制中心作为整个路灯无线监控控制系统的中枢和核心，担负着对路灯的运行状况进行实时监测、分析、计算处理的功能，主要由服务器、前后台工作站、卫星校时、光照度采集仪、短信报警模块等组成，通过UPS不间断电源系统，在供电出现断电的情况下，依靠UPS的应急电能输出，确保了控制中心的能够正常运行。其系统结构示意图如图二所示：
宜兴市图一 路灯无线监控系统框图（采用GPRS通信方案）图二 路灯无线监控控制中心系统框图3、路灯无线监控的主要功能及特点路灯无线监控系统具有友好操作、可扩展性、兼容性，支持技术升级等特点。系统主要具有遥信、遥测、遥控和电缆防盗的功能，其具体控制功能详述如下：
① 光控和时控相接合的控制方案在监控中心可以根据我市的地理经纬度计算出日出日落时间（即时控参数），再根据我市实际设置光控参数，在光控起作用的时间段内，只要光照度到达设定的限值，前台工作机将自动控制路灯的开启和关闭。
这种控制方式使管理更加科学、更加智能和人性化。比如：在阴雨天可以傍晚早开灯、早晨晚关灯，在天气晴好时，可以傍晚晚开灯、早晨早关灯。
② 监控系统自动、手动开关灯根据时控或光控相结合的控制方案，监控系统会自动遥控被监控路灯的开灯和关灯。在路灯检修、测试时或者其他需要开关灯的情况下，可以根据需要在监控中心随时手动操作进行开关灯。
③ 监控点本地自动、手动控制在特殊的情况下，当监控中心在预定的时间内没有发出开关灯的命令时，各个监控点本地也能根据设定的开关灯时间自动开关灯。
④ 监控系统自动巡测、手动巡测和选测通过巡测、选测的方式，可以实时查看监控点的电压、电流、功率因数、亮灯率等运行参数。
⑤ 监控系统故障分析、报警处理当发现监控点有警时，监控中心前台工作机将用语音对故障进行报警，与此同时，监控系统会以短信息的方式对故障原因、路段、监控点位置等有关参数发送到相关人员的手机上，使路灯维修人员能在第一时间赶到现场排除故障、恢复正常的运行。
⑥ 监控设备防盗报警通过安装行程开关和防盗控制单元，监控系统就具备了控制箱和电缆防盗功能。
⑦ 卫星自动校时系统（GPS）监控中心前台工作机自动定时接收全球卫星定位系统的输出信号，从而获取GPS系统的时钟，校时精度优于1秒。这样就防止了人为误操作等原因导致监控系统的时间不准，所引起的开、关灯控制混乱现象。
⑧ 节电控制功能节能节电控制功能主要有两种方式：一是分组分回路设置开关灯时间，二是配合使用智能节电器。
二、视频监控系统由于景观照明灯具在一定区域范围内相对较集中，为了直观地观测景观亮化灯具的运行状况，我市的公共照明监控中心增设了主要针对亮化灯具的视频监控系统。
在现场设置高速球摄像机，利用网络视频编码器将视频图像信号转换成数据信号，每个视频监控点设置一个固定的IP,通过电信通讯平台构建一个局域专网，利用宽带方式传输信号，在监控中心通过网络视频管理软件将数据信号还原成图像视频信号，根据需要对图像信号进行处理，通过该管理软件对高速球摄像机旋转、调焦、调光等操作，来获取所需的视频图像资料，并利用一台数据服务器存储图像数据。
基于安全上考量，视频监控的传输网络与公网（internet）隔离，每个视频监控点的有效监控半径为800至1000米。
三、景观照明无线监控系统景观亮化的无线监控系统其原理与路灯无线监控系统类似，但是控制功能比较单一、智能化程度较低，本文不再赘述。
四、我市公共照明监控中心系统改进的计划1、景观亮化监控的改造：由于管理体制和历史的原因，我市的景观亮化无线监控系统与路灯无线监控系统属于两个相互独立的系统，由不同的控制平台进行控制。
为了便于管理、维护和提升效能，我处拟对景观亮化的监控进行改造，把亮化的监控纳入到路灯无线监控的统一平台。目前，已与路灯无线监控的开发单位联系，正在制定改造的实施方案，待方案成熟报上级主管部门批准后，予以实施。
2、将我市的地理信息系统（GIS）融入监控系统：由于我市的GIS地理信息系统正在建设中，目前监控系统应用的地图是根据我市纸质地图扫描而成，在显示的效果、信息量、数据检索、地图更新、辅助决策支持及系统扩展性方面尚存在欠缺，待我市GIS系统建成后，将在监控系统中采用电子地图。
3、视频监控的改造：在监控中心新建的过程中，是利用原有的工作场所，由于原建筑物的结构和空间限制，在增设视频监控系统时没有设置安装大屏幕背景墙，仅用一台夜景显示器来监视，同时基于经济上的考虑，视频监控系统采用资费较低的宽带传输方式，导致对监控摄像机的操作指令出现延迟、传输的图像信号不连续等现象，且视频监控的图像信号不直观、明晰，达不到预期的效果。
随着我市公共照明事业的快速发展，已制定新建监控中心办公场地的计划。针对视频监控的现状，利用监控中心迁移办公地点的契机，增设大屏幕显示背景墙，并改用光纤传输的方式进行高速化改造，以使视频监控系统达到预期的理想效果。
