摘 要 海棠路立交桥是我市的主要干线，整个工程涉及到隧道照明、道路照明、景观照明、广告灯箱等电缆管线的敷设，在施工中又受市政、桥梁、隧道、交通信号灯等施工单位交错施工影响，施工现场较为复杂、凌乱。本文主要介绍下穿式城市立交桥照明工程施工的施工方案及施工经验，结合工程特点详细简述了各个节点的设计思路和施工方案。
关键词 立交桥 照明工程 施工方案
一、供电方案：

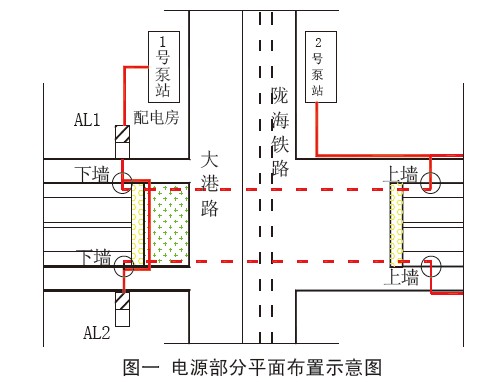

1、海棠路立交桥所有照明工程供电电源均取自1号泵站配电房内的照明专柜。共分为隧道照明、道路照明、景观照明、2#泵站电源及控制信息、广告灯预留电源等。在K0-110处东侧和西侧人行道上分设两个控制箱，用于控制所有照明设施，控制箱具体位置见图一。
2、配电房为2号泵站提供电源及控制线共由以下8个回路组成：其中BD1-BD3为电源线，BD4-BD6为控制线，BD7-BD8为信号线，BD9为备用回路。
3、配电房为整个照明工程提供电源主要由以下11个回路组成：其中WL1-WL6为隧道照明，WL7为雕塑广场及廊架射灯照明，WL8为1号控制箱电源线，WL9为2号控制箱电源线，WL10-WL11为控制线。
4、1号控制箱控制范围（15个回路）：其中1WL1-1WL2为广告灯预留电源，1WL3-1WL6为道路照明回路，1WL7-1WL15为景观照明回路。
5、2号控制箱控制范围（13个回路）：其中2WL1-2WL2为广告灯预留电源，2WL3-2WL6为道路照明回路，2WL7-2WL13为景观照明回路。
6、配电房出线后送至北边东侧辅道过路管处进行分支，一支（WL8、WL9、BD1~BD9）由人行横道向北送电给1号配电箱，另一支经东侧辅道过路后为隧道照明及2号配电箱送电。
（1）隧道照明：主电源由隧道端头处引入，为隧道照明提供电源（WL1~WL6）。（具体见《隧道灯电源引入示意图》）。
（2）主电源在人行横道处向西送2号配电箱电源（WL10、WL11），并同时在此为雕塑广场投光灯、庭院灯及廊架射灯提供电源（WL7）。
7、东西侧过涵洞管线敷设方案：
南边东侧回路电源由1号控制箱送出，过辅道后由11号U形槽东侧下墙，经东侧慢车道过箱涵至南边后，为南边东侧道路灯（1WL6）、东侧慢车道东墙LED光带（1WL13）、壁灯（1WL14）、西墙LED光带（1WL15）及2号泵站（BD1~BD9）、东侧庭院灯（1WL5）、停车场庭院灯（1WL7）、南边东侧辅道LED光带（1WL12）提供电源，南边西侧回路电源由2号控制箱送出过辅道后，由11号U形槽西侧下墙，经西侧慢车道过箱涵至南边后为南边西侧道路灯（2WL5）、东侧慢车道西墙LED光带（2WL13）、壁灯（2WL12）、东墙LED光带（2WL11）及西侧庭院灯（2WL6）、南边西侧辅道LED光带（2WL7）提供电源。
8、1号、2号控制箱上、下墙体管线敷设方案：
（1）1号控制箱处下墙回路敷设钢管24根广告灯预留：2根，道路照明：3根，景观照明：8根，2号泵站的电源及控制线：9根，备用2根。
（2）2号控制箱处下墙回路敷设钢管14根，其中广告灯：2根，道路照明：3根，景观照明：7根，备用：2根。
（ 3 ） 南边东侧上墙回路（ 墙内敷设钢管1 4根），南侧东道路照明：1根，景观照明：2根，2号泵站电源用控制线：9根，备用：2根。
（4）南边西侧上墙回路（墙内敷设钢管4根），南侧西道路照明：1根，景观照明：2根，备用：2根。
二、各结点施工方案
1、配电房电源共出线22根管道，分两路过路管提供给1号控制箱及2号控制箱，1号控制箱在0-110处，共需送管线12根；2号控制箱在0-060处，共需送
管线10根；
2、1号控制箱送出管线24根，过辅道后下墙；
3、2号控制箱的管道，共计10根钢管过辅道后提供给隧道灯、雕塑广场景观灯和廊架射灯、2号控制箱电源线、控制线使用。

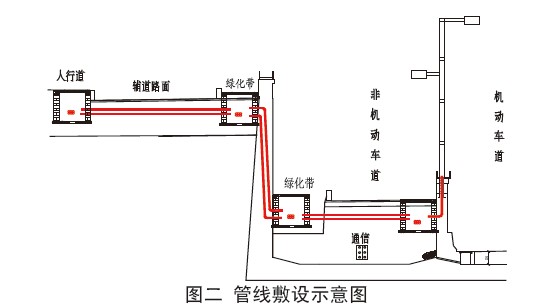

4、上、下墙施工方案：在U形槽钢筋制作时将钢管整齐有序排列其中，与墙内钢筋绑扎固定在一起，具体施工时需要注意的问题是：
（1）钢管的弯制，钢管弯制应该平滑、无毛刺、无焊点阻挡，必须保证钢管上下弯头能够抵住钢模板，并做好隐蔽工程详细记录，模板拆除后能够准
确找到管头；
（2）钢管的固定，应该和墙内钢筋有效绑扎，防止移动；
（3）管口的处理，管头应该封堵严密，防止砼浇灌时水泥浆进入；
（4）标高的控制，应该根据U形槽和慢车道的标高，测算出钢管上下口的准确标高，保证上口出口在辅道的结构层（二灰土）内，下口出口在排水沟的下方，保证所有管道不影响隧道的排水；
（5）管道进入接线井的处理：因为管道为上下墙管道，在一根管道内有两个弯，所以钢管弯曲半径应符合电缆敷设的最小弯曲半径的要求，进入接线井的管道要保证安全无阻挡；
5、管道敷设：工程因涉及隧道照明、道路照明、景观照明、泵站电源及控制线、广告灯箱预留管道等多种供电，所需敷设的管道相对较多，为了保证
施工的安全质量，要求超8根的管道采用二层或者三层叠加敷设，过路钢管使用砼盖复，墙内管线全部采用钢管，钢管连接应该使用焊接或套接，不得使用管箍连接，连接处应采用有效封堵措施，防止泥浆灌入，管口处应该封堵严密，防止杂物进行堵塞管道。
6、机、非机动车道分隔带内路灯基础的制作：
（1）基础预埋件必须与挡墙内的钢筋可靠焊接，并保证预埋件的安装孔尺寸符合要求。
（2）电缆管的敷设应该确保管道的安全使用，电缆管进入路灯基础时，不能造成管道不通或堵塞，管口应该有效封堵，防止杂物进入；
（3）路灯基础的标高应该根据挡墙的标高及外装修的要求综合考虑，保证路灯安装后的美观性；
（4）路灯基础应该根据设计桩号准确定位，以方便挡墙进行护栏安装。

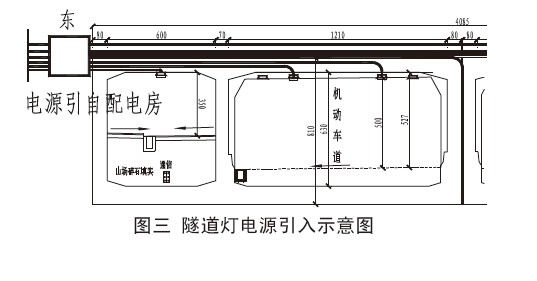

7、隧道灯电源引入（详见图三）：
（1）隧道灯电源由配电房过路直接引来，在北边隧道端头的上沿墙分六路分别引入已预埋的在框架桥内的电源管道。
（2）在每道预埋管线的端头处设置一个用于转角的接线盒，电缆在此进入隧道顶部的隧道灯管线。
（3）隧道灯的内部管线虽事先由框架桥的施工方预埋，但是在进行穿线前必须对所有管道进行彻底疏通，并要找到主线路的大接线盒和各灯处的小接线盒，并在管道内穿入铁丝，以方便安装时使用。
（4）电源管线的固定：六个回路的隧道灯电源管线在框架桥端头的上沿墙敷设时，管道固定每隔1米用膨胀螺栓固定在框架桥上。
（5）接线盒的固定：根据现场情况在墙上安装好不少于四根固定的膨胀螺栓，并加弹垫、平垫等防松装置固定接线盒，保证安全。
（6）管道敷设、固定时要先考虑框架桥端头处的装修方案，确保有足够的空间安装管道。
8、隧道灯的安装：
（1）定点：在隧道的顶部按接线盒的位置划线、定点，对管道疏通，并预穿铁丝，以方便施工。
（2）根据定点位置安装灯具后，再进行吊顶施工，这样能够保证灯具与吊顶结合的美观严密。
（3）灯具的固定：根据已采购的灯具安装孔的尺寸，在隧道灯定点位置，顶部打膨胀螺栓，位置一定要准确，不能给安装带来麻烦和不便。
（4）根据设计图纸准确区别白天灯和昼夜灯的线路连接，争取一次安装就能取得成功，避免二次施工的浪费。
9、庭院灯的安装：
（1）在人行道上确定庭院灯的位置，在同一条直线上。保证路灯基础的横向位移符合设计要求。
（2）路灯安装时要按江苏省道路照明相关规范的要求进行，并要确保接地良好、电气运行安全。
10、人行通道壁灯：
（1）电源引自框架桥慢车道内隧道灯的电源回路，要求在进行隧道灯安装时必须预留壁灯回路的电源接口，并在吊顶施工时及时预留进入人行通道内的壁灯电源回路。
（2）电源管线在沿墙敷设时要保证管线的畅通，以及管道卡子的固定和管道的走向美观。
（3）在每套壁灯的位置预留接线盒，以方便接线和壁灯安装。
（4）准确确定壁灯的安装位置，特别是安装高度必须一致，两侧壁灯的位置一定要对称，保证壁灯的整齐统一。
（5）壁灯的安装应该能够与环境统一，不能突出墙壁太多，以免造成对行人的伤害。
（6）在适当位置预留送往顶棚吊灯的电源管线，要靠近人行道防雨棚的立柱处，以方便此管线能够通过立柱进入顶棚。
（7）人行横道壁灯安装必须与装修施工协商进行，一是要按壁灯的位置预留安装孔，以保证壁灯安装的顺利进行，二是在壁灯安装完成后要对壁灯安装位置进行修边，保证整个装修的美观。
（8）壁灯安装应该充分考虑电气安全，必须要有一根PE线与灯具连接，接地电阻必须符合施工规范要求，保证安全。
11、过涵洞从北边送往南侧的管线敷设：
（1）管线尽量敷设在人行道下的路面结构层中，并使用砼包封保护，保证管道安全；要求管道排列整齐，每层管道不能有交叉。
（2）因为涵洞较长，因此要在涵洞上每隔50米处做接线井，以方便电缆线路敷设，保护管在进入井壁时要排列整齐，管口齐整，伸入井内长度一致，管头无明显上翘。
12、石材干挂处的路灯安装及接线盒安装：
（1）接线盒安装的位置、高度、美观要求等，应在进行石材干挂时与装修施工队进行交底、协商，保证各项工作顺利进行。
（2）灯具安装：涉及石材干挂处的灯具安装包括人行通道壁灯、LED光带、慢车道壁灯等，应保证灯具安装方便，在照明方案确定后与装修方详细说明灯具安装的要求与方法，并密切配合。
13、广告灯预留电源的管道敷设：
（1）广告灯预留电源的管道由1号和2号的分控制箱过辅道后下墙引来，通过慢车道后，穿过机非分隔带的挡墙，在非机动车道和机动车道的墙壁上预留电源接线盒，当需要时就可以由此向两侧送电。
（2）需要注意的是在框架桥内机动车道和非机动车道的两侧墙上分别预留接线盒，保证两侧的墙面的广告灯箱都能够亮起来。
（3）在管道穿过挡墙时要使用钢管，管头伸出挡墙的位置处必须设置接线盒，以便于电缆管线在此转角和接线。同时过墙钢管的管口在预埋时必须用泡沫塑料封堵，保证管道穿线畅通。
三、景观灯安装的施工方案
1、挡墙的LED光带：
（1）辅道挡墙采用大理石贴面的做法，LED光带是安装在挡墙压顶的下沿5mm处的安装槽内。
（2）慢车道两侧的LED光带是安装在干挂大理石背后龙骨支架，因此有足够的空间敷设电缆管道。
（3）根据电压降和电压损失计算，在挡墙下沿敷设一根电缆，保证压降和线损在规定范围内。
（4）电缆管采用管卡子固定在砼挡墙上，接线盒采用铁制，并使用膨胀螺栓固定，LED光带必须使用专用固定装置进行固定安装。
2、慢车道的壁灯：
（1）壁灯安装前必须要先确定灯的位置，并与装修施工队交底，预留好安装孔的位置。
（2）每套壁灯的位置要预留一个接线盒，以方便接线和灯具安装。
（3）壁灯安装后要保证灯具的突出平面基本与石材干挂墙面平齐，不能影响整体墙面的美观。
3、廊架射灯：
（1）廊架射灯安装在东侧、西侧辅道边的小绿化带内，灯光是向上照射，打亮整个钢板网，中间廊架立柱采用两边照射的方法，向上打亮立柱。
（2）廊架射灯的电源管线由框架桥入口处的快车道中间隔离墙向下引伸到分隔带内。
4、雕塑广场射灯及庭院灯：
（1）雕塑射灯：根据现场雕塑的位置，在主题雕塑的基座外侧的设计位置进行射灯基础制作，要求不能因射灯的安装影响行人安全和整个雕塑及广场的效果。
（2）灯具安装要特别注意电气安全，接地保护必须符合规范要求，安装时还应考虑灯具发热造成的安全隐患，考虑在射灯外围加防护罩进行安全防护
（3）庭院灯基础制作时要兼顾整个广场的景观效果，广场铺装上的路灯基础应该低于铺装平面，安装完成后基础结面与铺装平齐，绿化带内基础结面不得高于回填绿化土上平面。
四、施工中应该注意的其它问题
1、时刻关注U形槽的施工进度，特别是钢筋绑扎的进度安排，及时进行上下墙管线的施工，并与U形槽施工方密切配合，找准各个标高点，确保管道的安全入畅通。
2、及时进行机非分隔带内路灯基础的制作及管线的敷设，在挡墙支模板前必须要完成路灯预埋件的安装和管道敷设工作。
3、任何在砼里的管道都必须预留一到两根管道作备用，以防止意外发生。任何管道在敷设完成后都必须及时进行疏通，要在敷设前疏通一遍，砼浇铸完成后再及时疏通一遍。
4、必须保证施工现场随时有施工员及技术员，并且能够及时处理突发事情，比如管道被堵、被损坏，路灯基础被损坏，施工现场的协调等。施工过程
中应该及时与相关单位进行协商，特别是在装修过程中，一方面要保证我处管道的安全，另一方面要及时与装修施工方关于交叉施工进行研究和商谈
5、在进行灯型选择时，必须要考虑工程竣工后的维护问题，特别是LED型光带及壁灯的灯型。
6、确定广告灯箱的总功率后，进行控制箱容量的计算和预留。
