摘要：随着现代化城市交通流量的急剧增加，促进了立交桥的迅速发展。本文针对城市立交桥的特点，介绍立交桥景观照明的设计思路、光源和灯具的选择以及眩光的控制等。
关键词：江海大道立交桥 景观照明 设计
关键词：江海大道立交桥 景观照明 设计
灯，配变功率镇流器。
灯具、灯杆参数要求：
（1）灯具采用重型高压合金铸铝，表面经静电喷塑处理；反光器采用高纯铝板，表面经氧化处理后镀膜；透明罩采用高强度碳酸脂复合材料，或高强度钢化玻璃；灯具为半截光或截光型，防护等级为IP65，耐热硅橡胶密封，并配防坠落装置。
（2）灯杆采用优质低硅低碳钢材，热镀锌后表面喷塑处理，最大抗风速40M/S。灯杆维护门下方均设电缆防盗板。
（二）景观照明表现形式的确定
灯光照明的效果与照明载体是紧密相连，密不可分的。照明只能反映载体的固有风格，体现和突出其特点，而灯光除了具有照明的基本功能外，还能起到美化环境，提高品位的作用。
城市立交桥的形式可谓多种多样，有的线条流畅，富有时代气息，具有强烈的现代感；有的车道上下起伏，相互穿行，给人凝重厚实的感觉。因此在进行城市立交桥景观照明设计时，首先要了解立交桥的综合环境背景、桥梁主要特点，选定需要着力渲染的部位，从而才能进行景观照明的设计定位，做到主次分明，突出重点。
总的来说，城市立交桥一般由桥梁护栏、桥梁主体、桥梁墩柱组成。景观照明应根据桥梁特点，对不同部位进行灯光渲染。
1、桥梁护栏
护栏通常是需要灯光渲染的地方，可以显示出整座立交桥的轮廓。
有四种方式可以采用：一种是用LED护栏灯、数码管或防水型T5直管型荧光灯等，沿桥栏敷设，使桥栏成为一条美丽光带，光带颜色须与桥体其它部位的照明色彩相搭配；另一种是在桥栏外侧采用宽光束小型投光灯，使竖向栏杆产生一个连续的、色彩的光带；第三种表现形式是在桥护栏内侧每隔一段距离安装突起的小型导向灯，使桥栏融合照明功能和装饰于一体。第四种是在护栏外侧每隔一段距离均匀安装LED点光源。可通过主控器控制灯光的七彩变幻，艺术表现力很强，使桥侧壁成为一条富有朝气的风景线。

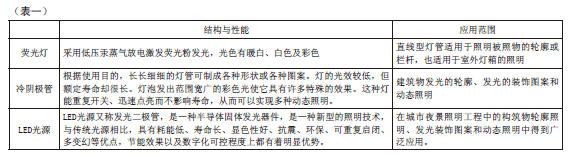

由于城市立交桥的规模往往比较大，所以近几年，在护栏上的照明方式采用荧光灯管、冷阴极管或LED光源的比较多，三种光源在夜间的实际效果各有所长（性能特点详见表一）。
江海大道立交匝道行车路面宽8M，我们在两侧防撞护栏上设计安装白色大功率LED护栏灯，功率8W/2M，集功能照明与景观照明于一体，白天看上去就是栏杆，不影响桥梁外观。
另外，在护栏外侧中部每隔4.5M安装十字星8W蓝色LED点光源，采用压铸铝，静电喷塑面处理，四面透光，均匀分布的光晕犹如十字星光状。
2、桥梁主体
桥梁主体是桥梁最主要的组成部分，是桥的灵魂所在。其面积最大，构造虚实结合，是最壮观的视觉面。对桥板侧面灯光效果的定位，是整个桥体立面灯光设计的关键，选择适当的照度与灯光色彩，能使上层桥板与桥下层空间形成虚实对比、层次错落的视觉效果。
桥侧壁照明有着多种照明手法可选择，常用以下几种表现形式：
（1）单色大功率LED洗墙灯。这种方式可以通过灯光使整个桥侧壁得到充分的展现，通常根据周边环境，选用白光或暖色调LED洗墙灯，沿桥侧壁形成一条空中光带，显示出立交桥的宏大曲线美。
（2）全彩大功率LED洗墙灯。这种方式除了可以照亮桥梁侧面以外，通过主控器还可以控制照明灯光的七彩变幻，俗称“彩虹桥”。机动车驶入立交桥，犹如进入了充满色彩变化的灯光隧道。但此种变幻时间不宜过快，以免闪烁跳跃的彩色光干扰驾驶员的视觉。
为突显桥身的夜视效果，江海大道立交采用36W全彩大功率LED洗墙灯，色彩变化效果为整体慢渐变，色彩自然过渡。灯具外壳采用高品质铝合金拉制或挤压，表面静电喷塑，根据桥梁宽度，选择合适的透镜，避免眩光或溢出多余的光，防止对车辆、行人造成不适。
点与线的结合强调了桥的整体结构，夜晚沿着立交桥的侧壁看去，如同一条夜幕中的星河。
3、桥梁墩柱
桥梁墩柱是与人最为接近的构件，是城市立交桥底部景观的主要载体。对桥梁墩柱照明的处理，从不同的角度，可以有不同的表现手法。但是，从整体构思出发，如果突出桥体的话，则不能使桥体立面上下形成明暗层次的对比。为避免面面俱到，对桥墎柱宜采用淡化、暗化的手法，以免喧宾夺主。
一般而言，对桥梁墩柱可以分为顶部投光、地面投光和中部上下投光。不论是哪种照明方式，都应兼顾到照明功能和眩光的控制，以保证行车安全。
如江海大道桥墩的景观照明，采用18W白色LED投光灯，将桥墩内拱打亮，突显其立体感，LED透镜发光角度控制在30°内，将其发出的光照射在桥墩立面上，这样既能控制眩光，又能更好的展示出立体效果。
三、光源抗震性能的选择和眩光控制
在进行城市立交桥景观照明设计时，应特别注意灯具光源和电器抗震性能的选择。安装在桥梁上的灯具，由于桥梁行车缘故会产生震动，因此，在选择光源时，要考虑安装抗震性能好的光源。不能使用热辐射原理白炽发光的光源，可以使用LED光源或电致发光原理的光源等。
除此之外，在立交桥的照明中，眩光是评价照明质量的一个重要指标。眩光不仅是直接照射的眩光，还有因视野内有亮度极高的物体或强烈的亮度对比，而引起不舒适或视觉降低等现象。产生眩光后，会严重影响行车或行人的通行安全。因此，在对城市立交桥进行景观照明设计时，对眩光的控制也是非常重要的一点，所有立交桥区域和周围照明灯具的选择、灯具安装位置和角度的确定，都必须采取控制眩光的措施。
江海大道立交景观照明中，我们采用了节能效果明显的LED十字星光灯、LED护栏灯、LED洗墙灯和LED投光灯，根据照射面的宽度，选择角度适合的透镜或磨砂透光玻璃来控制眩光。易震部位加装胶垫等防震。
四、结束语
城市立交桥所处位置均是城市道路的节点，其夜景照明设计服务于功能性和艺术性的同时，应以人为本。在整体设计时，应综合考虑立交桥与外展部分的结合与过渡、光源的光通与色温、眩光的控制等因素。所选用的照明手法和光源种类不宜太多、太杂，在满足照明要求的前提下，能体现独特风格，也利于日常维护。
参考文献：
张华《城市照明工程设计施工手册》
李锦宁《浅淡城市立交桥景观照明的设计思路》
吴心洁《试谈立交桥的夜景照明设计要点》
