关于路灯杆漏电解决方案探讨

放大字体  缩小字体 发布日期:2017-07-05  来源: 常州市城市照明管理处(213022)  作者:张 华  浏览次数:1440
核心提示:近年来,随着城市规模的不断扩大,路灯事业蓬勃发展。但有的地方因为观念、技术、管理等方面没有及时跟上,由此引发了一系列安全问题。路灯点多面广,一旦漏电就极容易造成严重的人身安全事故。不仅给受害者家庭带来痛苦,政府相关部门也要承担巨额的经济赔偿责任。

  要 近年来,随着城市规模的不断扩大,路灯事业蓬勃发展。但有的地方因为观念、技术、管理等方面没有及时跟上,由此引发了一系列安全问题。路灯点多面广,一旦漏电就极容易造成严重的人身安全事故。不仅给受害者家庭带来痛苦,政府相关部门也要承担巨额的经济赔偿责任。

关键词 路灯杆  漏电  解决方法



城市照明设施分布在城市的大街小巷,钢灯杆、金属配电箱柜等设备设在道路两侧,极易被人接触,为防止发生意外触电事故的发生,必须切实做好照明设施的安全防护措施。在正常情况下,直接防护措施能保证人身安全,但是,当城市照明电气设备绝缘发生故障而损坏时(如温度过高绝缘发生热击穿、在强电场作用下发生电击穿、绝缘老化等都可能造成绝缘性能下降和损坏),造成电气设备严重漏电,使不带电的外露金属部件如钢灯杆、金属灯座、接线箱、配电箱(柜、屏)、灯罩等呈现出危险的接触电压,当人们触及这些金属部件时,就构成间接触电。又如,遇暴雨、雷电、台风、地震等自然灾害,道路积水、灯杆倒塌等因素都可能使灯杆带电造成触电伤亡事故。由于施工质量问题、日常维护不到位、低价中标造成材料偷工减料、人为破坏和雷暴雨等自然灾害的发生,使城市照明设施带电伤人事故频发,令人触目惊心。

201173日四川成都从下午2点开始下暴雨,连续6个小时,造成大面积内涝。当天在衣冠庙立交桥附近有一个男人触电倒地,女人去拉他也触电,二人当即死亡。另有二人受伤。201175SCTV-4(四川4台)晚间新闻报道该事故是由于路灯电线漏电造成的二位伤者将于76日出院云云。

2011105日夜间,台风侵袭海口,和往常一样,陈燕珍骑着电动车经博雅路返回家中,然而,这条每天都经过的小巷却成了她人生的最后一站:因为一旁路灯漏电,陈燕珍不慎摔倒在了带有电流的水洼中,当场死亡。

201261521时左右,发生在广西玉林市苗园路的触电事故,造成卫姓男子被电击,送医抢救无效。后死者家属将市政工程管理处和住建委告上法院,要求赔偿各项损失。最后市政工程管理处赔偿各项费用总计43万多元。该事项历时近一年,在当地造成了较大影响。

201379日深夜11点多钟,山东济南市泺源大街新闻大厦门前有一个路灯杆莫名漏电,下班路经此处的廖先生无意间撞上灯杆结果被电到,幸好随即脱离灯杆没有发生伤亡事故。齐魯报记者按照廖先生说的,小心拽了拽与路灯杆相连的铁丝上的布条,瞬时就有火花从铁丝与线杆连接处滋滋窜出。如果双手握住路灯杆,电流经过人体,人被在路灯杆上,超过几秒钟可就没救了。

2016730日晚,乐山市五通桥区竹根镇出现短时强降雨天气,同时伴有强雷电活动。当晚840分左右,两名年轻男子在街头突然倒地死亡。经公安尸体检查,两名男子确定为触电死亡。经专家组调查分析后认为,两人触电原因系因暴雨造成灯杆检修孔进水,导致路灯漏电。

路灯杆漏电引发的事故多数发生在雨天潮湿天气,由于夏天高温路灯设施运行在较高的温度和湿度下,电缆绝缘层容易老化击穿而导致灯杆漏电。加上夏季雷暴雨多发,形成道路积水使城市照明设施(电缆工井、路灯杆等)浸泡在水里,极易造成漏电伤人事故的发生。案例枚不胜举,这不由得我们不重视,不去思考,不去寻求解决路灯漏电的解决方法。下面我们来探讨防止路灯杆漏电的解决方法。

施工质量造成照明设施漏电

应严格按照《城市道路照明工程施工及验收规程》(CJJ89)规定设计施工,路灯配电系统变压器中性点(N)的接地电阻不应大于4Ω,在配电线路的分支、末端及中间适当位置做重复接地并形成联网,其重复接地电阻不应大于10Ω,系统接地电阻不应大于4Ω。
    2
、灯杆内的电缆绝缘层老化损坏使灯杆带电

电缆除按电压级别和使用环境选择其型号外,主要是截面的选择。路灯的干线从始端到末端要采用同一截面的电缆;中性线的截面不应小于相线导线的截面,且应满足不平衡电流及谐波电流的要求。电缆接头和终端头整个制作过程应保持清洁和干燥。塑料电缆宜采用自粘带、粘胶带、胶粘剂、收缩管等材料密封,粘接应良好,使电缆接头浸泡在水里也不会漏电。并加强日常巡检工作,发现电缆绝缘层老化现象及时更新维护。

3、照明电器质量问题造成灯杆带电

在城市照明工程设计施工选购照明电器时应严格把关,应优先选择通过认证的光源、电器、灯具等产品。运行维护及管理中,采用的气体放电灯镇流器、触发器、电容器、LED灯驱动电源等照明电器应配套使用。

4、电线接线端子放电

目前的接线方式大多数采用剥皮缠绕的方式,这种方式接头电阻大,电流大端子容易发热寿命短,加之潮气或者水的浸入,即会放电。这是引发灯杆带电的主要因素。导线接线端子排的安装应完好无损,排列整齐、固定牢固、绝缘良好;强、弱电端子宜分开布置;当有困难时,应有明显标志并设空端子隔开或加设绝缘板;潮湿环境宜采用防潮端子;接线端子应与导线截面匹配,严禁使用小端子配大截面导线;每个接线端子的每侧接线宜为1根,不得超过2根。对插接式端子,不同截面的两根导线不得接在同一端子上;对螺栓连接端子,当接两根导线时,中间应加平垫片。

5、人为破坏引起的灯杆带电

主要是指电缆被偷盗破坏后,电缆断口处暴露在灯杆内,极易引发放电事故。在有的地方,使用铝(铝合金)电缆替代铜缆,能够减少偷盗的可能,当铝电缆引至灯具的铜导线联接,应采用铜铝过渡专用连接器。目前最有效且经济的办法是对在灯杆检修门内设置防盗板,让偷盗者无从下手。也有不少城市已采用摄像探头、防盗报警等监控装置。

恶劣的自然环境造成灯杆带电

因雷暴雨造成积水漫过检修门孔,如果电缆接头能够防水密封,是不成问题的。或者雷击打在灯杆上,由于灯杆接地不良导致雷击,烧坏电器设备,使灯杆周围带电。日常应定期对接地线和连接处进行检查巡视,发现问题及时纠正。还可以加大宣传力度,在灯杆上张贴防雷击标志、防触电标志等措施,避免行人在积水漫过检修门时站在灯杆周围。

结语

路灯杆漏电事故给人民群众带来了巨大的生命和经济损失,血的教训我们不得不引起足够的重视。笔者根据在城市照明行业几十年的实践经验,认为最关键的是:一要确保设计、施工安装质量,因为城市照明工程的设计与安装质量对照明系统的安全运行关系极大。设计必须遵循《城市道路照明设计标准》(CJJ45)的规定,施工安装必须按照《城市道路照明工程施工及验收规程》(CJJ89)的规定施工。如果设计不合理,安装不合要求,将使城市照明系统安全运行失去保障,增加了事故的可能性。二要加强运行维护管理工作,加强城市照明设施的日常运行维护工作和定期的检修、检测工作,对于保证照明设施的安全运行具有很重要的作用,有助于及时消除隐患,防患于未然。

编者从海口网、四川新闻网、齐鲁晚报等收集了一些有关路灯灯杆因漏电造成触电事故的案例照片,血的深刻教训值得深思,希望能引以为鉴。

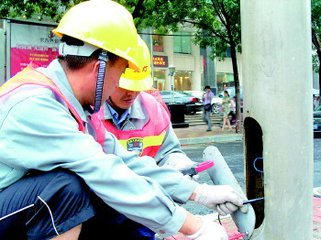

           2013710日济南市泺源大街路灯杆漏电险酿伤人事故



            201643白深圳市宝安区9岁男童碰路灯杆触电伤亡







            2011721日 自贡15岁少年灯杆旁停自行车 被漏电击中身亡



 201283日四川滨州市11岁女孩路经勃海路积水路段触电身亡



      2016730日乐山市五通桥城区,两名年轻男子触电倒地身亡



        2016721日四川新闻网攀枝花路灯电杆漏电一路人不幸被击身亡
