关键词 桥体夜景照明 改造设计 重点难点
清园桥全长1320米，桥面宽5米，由5个主拱和26个腹拱构成桥体，是连接桥东区和桥西区一条步行桥，桥西侧是集休闲健身、文化娱乐、亲近自然于一体的人民公园，清园桥成为百姓白天看景，晚上观灯的风景线。
一、2008年桥体夜景照明设计方案：
清园桥修建于1987年，安装庭院灯12基（无配光）。2008年进行桥体夜景照明提升，对桥体两侧面、中间腹拱、底部主拱进行线路敷设和增灯安装，提升桥体的夜景照明。桥体两侧面安装3瓦LED点光源，光色为蓝色，对桥体轮廓进行勾勒；中间腹拱安装150瓦高压钠灯，光色为黄色；底部主拱安装175瓦金卤灯，光色为绿色；桥上常规照明庭院灯不做改动。高压钠灯和金卤灯安装位置比较隐蔽，照射方向为腹拱和主拱，无眩光外溢。电源主线路、桥面和拱上安装的点光源管线不能预埋在桥体中，只能将管线外露安装在桥体上，线路敷设在桥架内，点光源安装在桥面上，具体安装示意图详见图一和图二：
二、通过使用发现的问题：
1、桥上庭院灯球形灯罩没有配光，灯具效率低于65%，不符合《城市夜景照明设计规范》（JGJ/T 163-2008）的规范要求。
2、桥上庭院灯电压220伏，光源采用18瓦节能灯，庭院灯不锈钢灯杆和钢护栏连接，供电线路为单相，接地系统采用TN—C，零线存在带电问题。
3、庭院灯上的球灯灯具是按照传统工艺用顶丝固定在灯杆臂上，由于张家口市地处北方，冬天风比较大，经常有灯罩脱落现象。
4、点光源和管线的安装采用普通做法：上层点光源，下层线槽，中间外露接线，造成桥面不整洁、外露接线，形成了照明设施的暴露（见图二）。
三、改造方案的制定：
2015年经过技术人员和施工人员现场勘查，按照创建国家安全发展示范城市要求，针对清园桥现状，制定如下改造方案：
1、桥体两侧面点光源的改造以破旧立新的思路，将原有线槽和点光源拆除，在点光源的位置安装方钢，方钢有两个作用，一是线路的线槽，二是点光源的支撑点。将点光源线路、灯的引线都敷设在方钢中，达到桥面的照明设施的不暴露，又排除了外接线路的安全隐患。
2、更换桥上庭院灯灯具，球灯选用具有科学合理的配光、切实提高光效、真正实现节能的LED灯具，将原有灯臂截掉，用直插式灯具固定在灯杆上，既能做为灯具安装固定件防止脱落，又提高灯具的利用效率。
3、将桥上庭院灯电压220伏，光源采用18瓦节能灯，更换成使用直流24伏安全电压，光源使用20瓦LED，提高了道路照明的亮度。
四、改造方案施工的重点和难点：
1、桥上庭院球灯必须按照旧灯杆的尺寸定制球灯灯具安装直径。
2、方钢既是线路的线槽也是点光源的支架，方钢型号为120×60毫米，壁厚2.5毫米，按照桥拱弧度进行煨弯,煨弯采取的方法是：在方钢的一面用切割机切割成小三角，去掉小三角后，方钢的弧度要和桥拱的弧度相吻合，然后用电焊机沿缝隙焊住，不平的地方用打磨机磨平，方钢煨弯完成后再刷防锈漆和喷漆（白色）。
3、点光源的安装和接线，在方钢面宽120毫米一面开孔，开孔直径60毫米，点光源固定孔位直径90毫米，开孔直径要方便紧固膨胀螺栓和线路接线，方钢另一面用膨胀螺栓将方钢固定在桥体上，具体做法详见图四。
整体安装顺序：制作方钢→固定方钢→敷设线路→接线 →安装点光源。

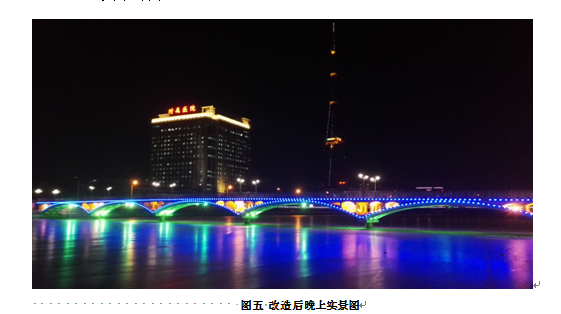

五：实景效果
经过一年多的运行，清园桥的照明维修故障明显降低，线路故障为零，同时避免照明设施的暴露以及眩光对游人的影响，照明简洁自然，和周边环境和谐统一，达到了预期的效果。
