摘 要：本文主要介绍我市路灯电缆线路经常被盗的情况，根据我所电缆线路留有备用线路的实际情况，设计制作一种简而易行的地下路灯电缆线路防盗报警装置，经实践使用运行良好。起到了良好的防盗作用。
关键词：路灯地埋电缆 防盗装置

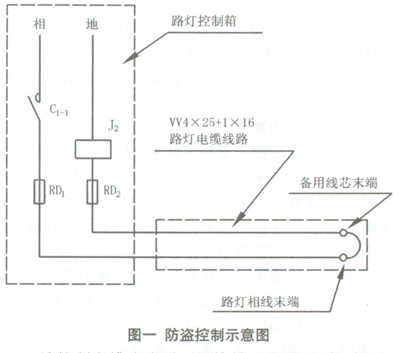

城市照明为城市建设发展和人民群众夜晚提供方便，使城市夜晚更加明亮、美观，随着城市建设不断扩大，很多城市都越来越注重市政公用事业基础设施的建设，特别是城市照明建设得到了迅猛发展，城市照明线路普遍采用地下电缆，然而在城市与郊区结合处，因夜间车辆和行人减少，经常先有盗贼瞄准地下电缆线路进行盗割，道路照明不能正常运行，影响车辆及行人的安全通行，给国家财产造成严重损失，同时也造成很大的安全隐患，社会影响极坏。由于电缆线路经常被盗，造成电缆恢复的困难。根据我所电缆线路的现有条件，采取什么措施来防止电缆被盗的问题，能在电缆被盗的第一时间知道或采用什么方式进行报警，以减少电缆被盗的损失。结合我所在埋设路灯地下电缆时，通常都采用预留备用电缆芯线的实际情况，如VV4×25+1×16电缆，使用电缆备用线芯作为电缆防盗控制线，经过试验能满足防盗要求（见图一）。

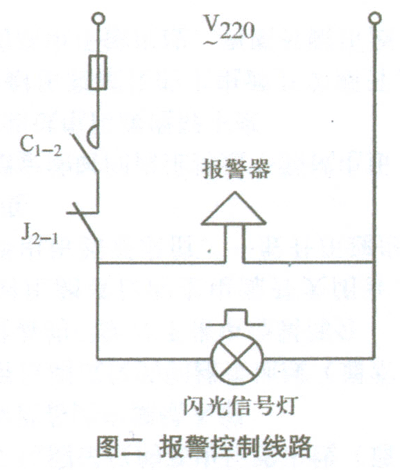

该控制电缆防盗原理很简易，使用1只微型继电器J2,安装在路灯控制箱内，C1-1为路灯输出电源控制器动合（常开）触点，将电源送至路灯电缆线路，再把路灯电缆线路中的备用线与路灯电源线末端接在一起，使路灯电源回到控制箱内与J2形成一个回路，当路灯C1控制器送电工作时，电源通过备用线回到路灯控制箱内，报警控制线路中微型继电器J2吸合工作，J2-1动断（常闭）触点断开，报警器和闪光信号灯不工作。当发生电缆切断被盗时，由于路灯电源线、备用线芯都在一根电缆内，电源就不能回到路灯控制箱内，微型继电器J2失电不动作，报警控制线路（图二）中J2-1动断（常闭）触点闭合，因路灯控制箱内控制器（C1-1）还在工作，电路中触点C1-2、J2-1与报警器、闪光信号灯电路接通，报警器随即呼叫，闪光信号灯闪烁不停，达到了报警的目的。
使用报警电路有两种不同电路，图一中J2微型继电器一端接地线，另一端接至路灯电缆线中的备用线，备用线末端与路灯电缆相线末端接在一起，形成电缆线路被盗报警控制线路。另一种接法，可把J2微型继电器的一端接控制箱内电源端相线，另一端接至路灯电缆线路中备用线，备用线的末端与路灯电缆地线末端连接在一起，报警效果与图一相同。电缆防盗报警可采用高音喇叭及警灯，当电缆被盗时声光同时报警有效遏制了偷盗现象的发生，本防盗装置也可以直接与路灯监控设备终端相接，当电缆被盗时，路灯监控中心就能及时了解哪条道路的路灯电缆被盗，立即派员处理各种突发事件，将城市照明设施被盗的损失降到最低限度。
