浅谈银辉城市花园夜景照明大修工程

摘  要 随着社会的不断进步与经济的迅猛发展，国内的大、中、小城市都相继开展了夜景照明工程建设，随着时间推移，新建工程越来越多，老项目的灯具及管线设施逐步老化，安全性及经济性越来越低，这一现象有悖于当下所提倡的节能减排、绿色照明概念，为此，对老的夜景照明项目适时进行局部更新改造，对保持城市夜景照明健康可持续发展有重要意义。本文以银辉城市花园夜景照明大修工程为例，分析以高效节能、环保、安全、舒适为指标的绿色照明在实际亮化工程中的应用。

关键词 更新改造  夜景照明  绿色照明  应用

银辉城市花园位于无锡市崇安区学前街与中山路交界处，建筑夜景照明项目因运行时间较久，部分设施老化，大功率设施运行功耗较大，经济性及安全性大幅下降，整体夜景效果较差。本文通过设计整改方案、施工管理、验收以及长效养护等四个方面对本项目的改造予以论述。

一、设计整改方案：

1.项目原状及存在问题

截至改造前，主要亮化设施有：

（1）建筑顶部平台250W投光灯20套。

（2）建筑顶部飞檐结构及裙房LED轮廓灯516套, 灯具及附件老化，光衰严重，安装部位易产生高空坠物，存在一定安全隐患。

（3）建筑立面LED蓝色点光源440套，与周边环境不协调，且亮度过大，易产生光污染。

（4）建筑周围地面400W立杆投光灯30套，功率大，数量多，功耗较大。

2.设施整改方案

结合项目现状，以绿色照明各项指标要求为落脚点，拟定整改方案如下：

（1）建筑顶部平台250W可继续运行，维持现状。

（2）顶部飞檐结构及裙房LED轮廓灯，全部更换为LED洗墙灯。

（3）建筑立面蓝色LED点光源，全部更换同类LED点光源，光源色温为3000K黄色，数量及布灯位置不变。

（4）地面立杆投光灯状态良好，更换功耗较高，分时启闭。

（5）立面拐角处新增LED直角壁灯，以丰富立面效果。

3.供配电及控制设计
    （1）实施方案：为同时兼顾夜景效果和节能要求，制定的分模式方案为平日开启顶部平台投光灯及LED洗墙灯，节假日（含重大节假日）再开启立面LED点光源、LED直角壁灯及地面立杆投光灯。
    （2）技术措施：将银辉城市花园夜景照明总电源箱2个交流接触器（C1、C2）通过远程控制平台分别设置为平日、节假日（重大节假日）模式，更换顶部分接箱。C1接触器配合断路器为建筑顶部分接箱供电，该接触器动作时，平日模式对应设施直接开启；C2接触器下敷设一路控制电缆至分接箱对应接触器，提供控制信号，C2接触器动作时，带动分接箱接触器连锁反应，使节假日（重大节假日）模式对应设施开启，从而实现分模式控制。三级控制原理通过总电源箱、分接箱线路图示意如下：

二、施工难点及不足：

1.安全文明施工

银辉城市花园为高档商住楼，地处中心商务企业繁华路段，周边遍布学校及商业，人流量大，施工过程中存在高空坠物隐患及作业人员高空坠落危险。针对作业中可能存在问题，从以下几个方面着手，切实做到安全文明施工：

（1）施工作业人员持证上岗。特种作业人员作业资格证进行检查核实，电工、高空作业人员均要求持证上岗。

（2）专职安全员全过程实时监管。配备专职安全员对现场施工人员进行安全交底，全方位监管施工流程，施工操作面下方设置围挡区域，禁止行人通过。

（3）施工企业安全应急预案制度。结合项目实际，制定切实可靠的安全生产保障措施，演练事故应急处理流程，防患于未然。

（4）坚持以人为本，避免扰民。在电梯口等醒目位置张贴施工告知书，将施工时间尽量集中在上班时间，最大限度避免扰民。

（5）工完料清，保护现场环境。指定区域划出施工垃圾集中区，将拆除设施、管配线加工余料进行集中堆放，定期集中清理，确保施工现场环境整洁。

2．施工质量控制

银辉城市花园项目施工过程中，有三处体现细节对施工质量影响的例子：
    （1）顶部飞檐结构处LED洗墙灯安装。顶部飞檐为内凹结构，如图-1所示。设计效果为LED洗墙灯将斜面A-B打亮，灯具在A点和B点安装均可实现该效果，现场勘查后最终决定在内凹处的B点安装：一方面灯具在B点安装，光束自下而上投射，便于施工人员在高处平台检查灯具投射角度，如在A点安装，则灯具光束自上而下投射，角度不正的话可能造成眩光；另一方面，在B点安装灯具，可以确保灯具在垂直方向上处于被遮挡位置，减少灯具淋雨、蒙尘的机会，可以在一定程度上延长灯具使用寿命。

（2）建筑立面LED点光源的更换。设计方案为LED点光源原位置更换，在设计阶段考虑的是新旧方案效果的统一，在灯具采购及施工作业时，特意要求新灯具与原灯具尺寸相同，安装孔位一致，这样既减少了现场钻孔工作量，提高了施工效率，又避重复钻孔给业主带来的施工噪音和墙体漏水隐患。

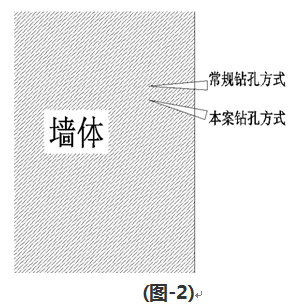

（3）建筑立面LED90°角出光双端壁灯（以下简称直角壁灯）安装。直角壁灯为新增设施，目的是消除立面内凹直角处的暗区，以丰富立面效果。该灯具施工难点在于安装位置需新钻孔位，由此带来的噪音及墙体钻孔处漏水隐患，钻孔噪音问题采用上班时间作业予以避免，孔位漏水问题，采用小角度自下而上钻孔法，使墙孔斜向下方，以避免可能出现的雨水向墙体内渗。灯具安装孔位示意图见图-2。

3.施工进度控制

为确保工程如期完工，前期制定了工程进度计划，并将计划逐步分解细化，合理进行人、材、机的分配，实时调整计划。如该项目施工过程中，涉及到旧设施拆除和新灯具的安装，如按常规方式，完全拆除后进行安装，计算工期超出目标工期，后将施工方式改为“边拆边装”，两个工序同时进行，施工人员作业时拆除完一套灯具，立即安装新灯具，既缩短了工期又减少了人工数量。

4.存在不足之处

由于施工材料进场时未仔细核实灯具所有规格参数，安装完成后调试阶段发现施工单位所采购的LED洗墙灯虽然色温、功率、防护等级等主要参数均满足设计要求，但灯具工作电压为36V而不是主流的24V，导致备选灯具来源单一，给后期维护工作带来不便，虽然通过现场调整并未影响工程质量，但仍应引以为戒，避免此类问题再此发生。

三、效果及质量验收

1.夜间效果达到设计要求

建筑顶部原来的LED轮廓灯勾勒效果变成LED洗墙灯的泛光效果，加之原顶部250W投光灯，使改造后建筑顶部大气恢弘；立面暖色LED点光源与顶部灯具效果更为协调，直角壁灯消除了立面暗区，与LED点光源配合使立面如一片垂直的星空。改造前后夜景效果对比如下：

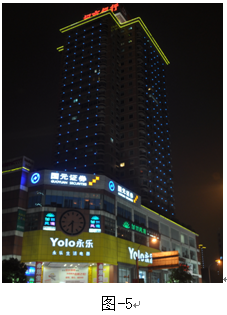

图-3为改造后节假日模式，图-4为改造后平日模式，图-5为改造前。

2.三级控制确保节能成效

该工程节能措施主要体现在两个方面：一是继续沿用更为节能的LED产品，新方案中三款LED产品详细参数如表-1。经计算，项目原LED灯具设施功率约7.74KW，改造后LED灯具功率合计4.85KW，仅此一项可年节约电量2000度，节约电费约1760元；二是对于功耗较大的泛光灯采用分时控制模式缩短其开启时间，如建筑地面立杆投光灯功率较大，将其运行模式调整为平日关闭、节假日及重大节庆活动开启，按平均每天开灯3.6小时、电费单价0.882元/千瓦时计算，年理论节约电量700*400*2*30*1.05/0.85/1000≈2.07万度，节约电费1.83万元。

（表-1）

四、工程长效管理

    为确保银辉城市花园夜景照明项目长期正常运行，做好工程养护工作，从以下两个方面着手，切实保障工程的长效管理：

    1．为确保项目维护工作的连贯性和持续性，在质保期未满时便将该项目纳入中心商务区养护招标范围，备注说明养护期自项目质保期满日开始，质保期结束时由质保单位与中标养护单位进行工程验收交接。

    2.引入考核奖惩机制，确保养护质量。由于该夜景照明项目为产权单位用户变提供项目电源及相应配合工作，为提高其积极性，在政策允许并进行考核的基础上，对产权单位夜景照明电费进行一定比例的返还，同时，加大对质保单位和中标养护单位的考核力度，保障夜景照明设施安全正常运行。

五、结束语

未来，夜景照明将伴随着城市发展的进程扮演越来越重要的角色，我们需要新建工程，更应该重视老项目的大修改造，老树开新花，将高效节能、环保、安全、舒适的绿色照明应用于工程实例，让夜景照明走科学发展、健康发展之路。
