一、照明器的结构和主要部件
图2-1 照明器结构图
说明：图中1.安装盖板 2.螺钉 3.角度调节座 4.壳体 5.进线孔 6.塑料圈 7.固定压板 8.压板螺栓 9.瓷灯座 10.上盖扣攀 11.光源 12.线夹 13.玻璃透光罩 14.接线柱 15.压线板 16.灯头固定攀 17.灯头盒 18.灯头支架 19.六角螺栓 20.反光器21.螺栓 22.线束 23.镇流器 24.电气固定板 25.灯杆
1.密封型道路照明器的结构特点：
（1）灯体和灯盖由铝合金压铸成形，外壳光滑、曲线优美。
（2）透光罩采用钢化玻璃制成，具有良好的透明度和强度。
（3）反射器采用优质铝板拉伸压制而成，并具有蝙蝠翼形光强分布曲线。
（4）照明器内没有活性碳空气净化器，以防空气中的灰尘进入反射器腔体内，确保光通量的高输出和预防反射系统的衰减。
（5）壳体上盖采用铝合金扣攀脱卸，安装、维修方便。
（6）照明器与灯臂安装有水平和垂直两种方式，并没有角度调节，以适应不同场所使用的需要。
2.照明器的主要部件
（1）壳体：照明器的壳体由铸铝、拉伸铝板、增强塑料和玻璃钢等材料制成。其中拉伸铝板有壳体与反光器成一体的和壳体与反光器分开二种。外壳的主要作用：防止眩光、保护视觉、防雨防水作用；固定光源、反光器和电器附件；与灯臂（架）的联接固定。
（2）反光器：基本类型可分为三类，即旋转对称型、柱面型、双向组合曲线型。其主要功能是重新分配光源光通量，以便最有效地利用光源光通量，使道路的纵向得到符合要求的照度数值和光分布。道路照明器通常采用呈蝙蝠翼形的非对称光源分布特性的反光器。
（3）透光罩：封闭光学系统、减少外界灰尘和水气等有害气体对光源、反光器的污染和侵蚀，以保持照明器的利用效率等作用，同时与壳体构成完整的造型。透光罩常用的材料有钢化透明玻璃、磨砂或乳白玻璃等耐高温材料。壳体与透明光罩的接合面采用耐热、抗老化性能好的硅橡胶制成密封圈。
（4）灯座：灯座（或叫灯头）的功能是固定光源并与电器联接。因为各种光源的结构特点不同，道路照明器主要采用E27和E40两种规格的瓷螺旋灯座。当采用高压钠灯时，为防止启动时产生的高压脉冲，应采用中心伸缩式瓷螺旋灯座，以确保相地之间的安全放电距离。
二、照明器的技术指标和要求
1.配光曲线（光强分布曲线）用于表示照明器光强空间分布特性。配光曲线又分极坐标光强分布曲线和直角坐标光强分布曲线。都是为合理选择和布置照明器进行照明计算的基本数据之一。
（1）极坐标光强分布曲线：通过照明器发光中心的某一测光平面上，测出照明器在不同角度的光强值。从某一给定的方向起（通常把灯轴向下的方向作零度），以角度为变量，将测得的各角度光强值用矢量杯在极坐标图上，然后将矢量顶端的各点联结成光滑曲线，即得该照明器某一截面的极坐标光强分布曲线。对于有旋转对称轴的照明器，在与轴线垂直的平面上，各个方向的光强值相等，因此，只用通过轴线的一个测光面的光强分布曲线就能代表其空间光强分布，称为对称配光（见图2-2所示）。
图2-2 对称光强分布曲线
对于非对称的照明器则要选择若干测光面，以一组光强分布曲线表示其空间光强分布特性的，称为非对称配光（见图2-3所示）。
图2-3 非对称光强分布曲线

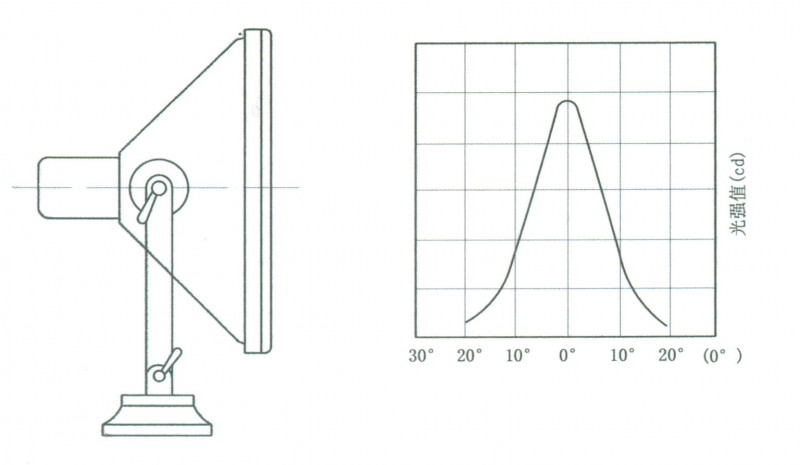

（2）直角坐标光强分布曲线：对于聚光类型的投光灯具发出的光通，由于集中于狭小的立体角内，往往用极坐标不易表达清楚，可用直角坐标表示（见图2-4所示）。
图2-4 直角坐标光强分布曲线
图中从纵轴表示光强Iθ，以横轴表示光线投射角θ（以光轴方向为0°），用这种方法绘制的曲线称为直角坐标光强分布曲线。
2.保护角是为了降低或消除照明器对眼睛造成眩光，配置具有适当保护角的照明器，使在保护角范围内看不到光源，以避免直接眩光。一般用保护角d来衡量，即照明器开口平面的边沿处和发光体（或灯丝）边缘点的连线，与通过发光体中心的水平线之间的夹角（见图2-5所示）。
图2-5 一般照明器保护角
当人眼平视时，如果照明器与眼睛的连线和水平线的夹角大于保护角（d）时，虽然可看见高亮度的光源，但由于夹角较大，眩光程度已大大减弱。一般被视物的背景的亮度对比超过1:100时，就容易引起眩光。
眩光的强弱与眼睛的视角关系如图2-6所示。
因光源不同照明器的保护角也不同，如图2-7（a）是采用带有荧光粉外玻壳的荧光高压汞灯，眩光保护角（d）应为照明器开口平面的边沿与光源外玻壳表面水平切线点的连线之间的夹角。而当采用透明玻璃壳的高压钠灯、金属卤化物灯等光源时，眩光保护角（d）应为照明器开口平面的边沿处与光源放电管表面的水平切线点连线之间的夹角，（见图2-7（b）所示）。如照明器的透光罩采用半透明的磨砂、乳白玻璃材料制成的，则无论采用什么光源，即使有一定保护角的情况下，由于它本身具有一定亮度，仍可能成为眩光源，故应限制其表面亮度值，（见图2-7（c）所示）。
图2-7 不同情况下的保护角
3.照明器效率（η）是用来表示照明器的光学系统对光源光通量的利用率，也作为评价照明器技术经济效果的指标之一。任何材料制成的照明器对于光源辐射的光通量在经过反射和透射时，由于被吸收一部分而引起一些光的损失。所以照明器的效率总是小于1,一般不能低于70%.
照明器的效率取决于透光罩开口的大小和材料的反光、透光系数、以及反光器设计是否科学合理。照明器的效率一般用实验方法测出。
4.机械强度高，才能确保照明器在运输、安装和使用过程中不易损坏，并延长使用寿命。还可增加使用的可靠性和安全感，并能保证照明器不变形，使反光器的光强分布曲线不变，从而确保照明器所设计的照明质量。
5.防尘防水和耐腐蚀性能好，可以减少灰尘、昆虫及其它污物在照明器内外表面上沉积，从而提高照明器的维护系数，延长照明器的维护周期，减少维护工作量。城市照明工程中采用照明器防护等级一般要求不低于IP54.
6.耐热性能好，要求照明器内的各个部件、壳体、透光罩和导线等所用的材料能经受住照明器内光源燃点时所产生的热量，即各个部分所达到的最高温度必须在各自允许温度范围以下。
7.电气绝缘性能要好，照明器的结构应使操作人员可以触及到各个电气部件，都应达到安全可靠的程度，根据GB7000.1-1996,IEC598-1:1992将照明器防触电保护程度分四类，其中零级（无接地措施）的照明器不宜在城市照明中使用。其它三级都能用。照明器内采用的导线截面必须适应光源的实际负荷，导线和其它电器应能经受住很高的触电电压。
8.照明器的重量要轻，安装维修要方便，造型要尽可能美观大方。
