1 W-3 W手电筒LED升压/降压应用

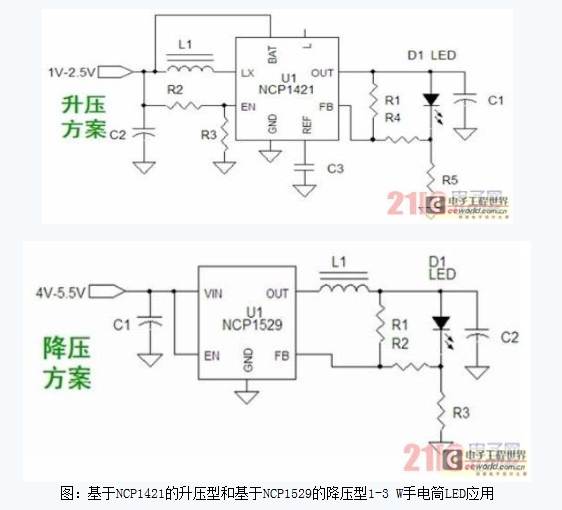

    1 W-3 W手电筒LED应用中既有升压型，也有降压型。升压型应用的输入电压范围为1至2.5 Vdc，工作频率达1.2 MHz;降压型应用的输入电压范围为4至5.5 Vdc，频率达1.7 MHz。两类应用都需支持350 mA或600 mA恒流输出，能效高于90%。在1-3 W手电筒升压LED应用可采用安森美半导体的NCP1421升压DC-DC转换器，同等功率范围的手电筒降压LED应用可以采用安森美半导体的NCP1529低压降压转换器，应用电路图所示。
