1 W至8 W LED通用照明应用要求及方案

    在1 W到8 W的低功率LED通用照明方面，典型应用如G13、GU10、PAR16、PAR20和嵌灯等。这类应用的输入电压范围在交流90至264 V之间，恒流输出电流包括350 mA和700 mA两种，能效要求为80%，并要求提供短路保护和过压保护等保护特性。

    在这类应用中，可以采用安森美半导体的NCP1015自供电单片开关控制IC。这器件集成了固定频率(65/100/130 kHz)电流模式控制器和700 V的高压MOSFET，提供构建强固的低成本电源所需的全部特性，如软启动、频率抖动、短路保护、跳周期、最大峰值电流设定点及动态自供电功能(无需辅助绕组)等。

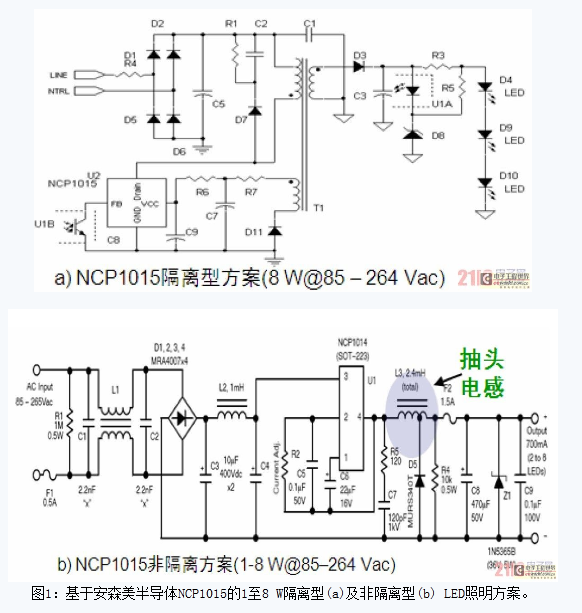

    值得一提的是，NCP1015在1 W到8 W LED照明应用中，既可以用于隔离型方案，也可用于非隔离型方案，满足客户的不同应用需求。这两种方案的成本差不多。但隔离型方案采用变压器实现电气隔离，方案中包含简单的反馈电路和用于负载开路及故障保护的钳位电路，安全性高，更适合于需求通过安规认证的应用。非隔离型方案采用抽头电感来隔离交流信号，能提高MOSFET工作的占空比，提高系统能效及电路性能。



    上述基于NCP1015的隔离型及非隔离型方案均不含PFC，但安森美半导体也提供含PFC的NCP1015/NCP1014方案，为客户提供更多选择。
