8 W至25 W LED通用照明应用要求及方案

    8 W至25 W LED通用照明应用要求及方案：无PFC与有PFC在8 W-25 W AC-DC LED照明应用中，我们要考虑两种情况。一种是应用不要求功率因数校正(PFC)。另一方面，美国能源部(DOE)“能源之星”固态照明(SSL)规范规定任何功率等级皆须强制提供功率因数校正(PFC)。这标准适用于一系列特定产品，如嵌灯、橱柜灯及台灯，其中，住宅应用的LED驱动器功率因数须大于0.7，而商业应用中则须大于0.9。但这标准属于自愿性标准，即可选择不遵从或遵从。因此，要考虑的另一种情况是要求PFC。

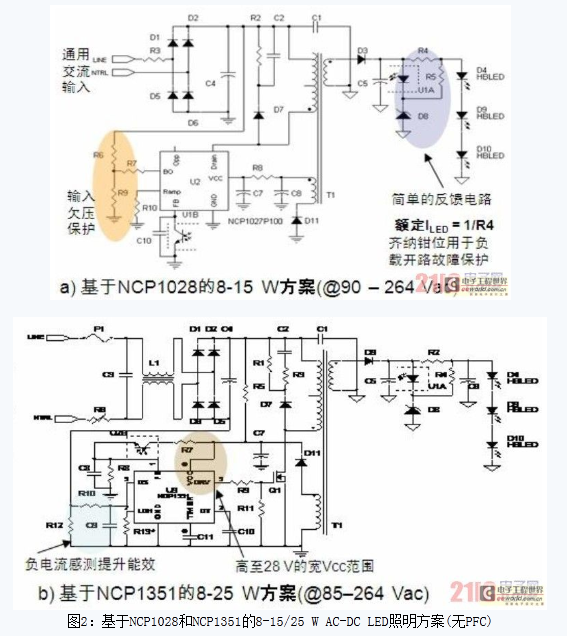

    不需要PFC的8 W到25 W AC-DC LED照明方面，典型应用如PAR30、PAR38和嵌灯。在这类应用中，输入电压要求为85~135 Vac或185~264 Vac(或通用输入)，能效要求大于80%，提供短路保护及开路保护等保护特性，恒流输出电流为350 mA、700 mA及1 A等不同电流。相应地，可以采用安森美半导体的NCP1028或NCP1351，见图2。



    其中，NCP1028是一款增强型单片开关控制IC，提供800 mA峰值电流，还提供过功率保护、内置斜坡补偿及输入欠压保护等特性，适用于在通用宽电源输入的应用中提供几瓦至15 W的输出功率。除了基于NCP1028的无PFC方案，安森美半导体现也提供基于NCP1028的有PFC的方案。NCP1351则是一款固定导通时间、可变关闭时间脉宽调制(PWM)控制器，适用于成本至关重要的低功率离线反激开关电源应用。这器件支持频率反走，还具有闩锁输入、自然的频率抖动、负电流感测及扩展的电源电压范围等特性。

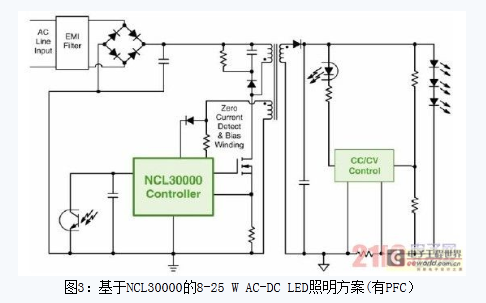

    在要求PFC的8 W到25 W AC-DC LED照明方面，典型应用同样是PAR30、PAR38和嵌灯。这类应用的输入电压规格为90至264 Vac，能效要求80%，支持350 mA、700 mA及1 A恒流输出，提供短路及过压保护，功率因数要求高于0.9。这类应用适合采用安森美半导体的NCL30000单段式功率因数校正LED驱动器。单段式拓扑结构省下专用PFC升压段，减少元器件数量，帮助降低系统总成本。NCL30000提供高于0.9的功率因数，满足IEC C类谐波含量要求。这器件能够直接驱动LED，带精确恒流输出控制，在5至15 W的较低输出功率时能效高于80%，典型能效高于83%，并支持TRIAC等现有调光方案。
