关键词 AutoLISP 城市照明设计 路灯编号 路灯线路求和。
城市照明设计过程中通过计算确定了路灯的功率、杆高、间距、安装位置后，重要一环是把设计内容体现在图纸上。目前有一些专门针对道路照明设计的软件，但是不可否认，这些软件有着一定的局限性，用AutoCAD进行绘图还是目前最普遍的方式。AutoLISP是为二次开发AutoCAD而专门设计的编程语言，起源于LISP语言，嵌入在AutoCAD内部。通过AutoLISP可以为AutoCAD扩充具有一定智能化、参数化的功能，使设计人员的主要精力用于产品的构思和创新设计上，实现真正意义上的计算机辅助。
笔者也是一位城市照明设计者，对城市照明设计深有体会。在城市照明设计图的绘制过程中，笔者经常会碰到两个比较繁琐的问题：1.管线长度的标注2.无法连续编号。这使我不得不花费比较可观的时间和精力去应付这两个问题。现在笔者通过AutoLISP编程将这两个问题解决，写出来与大家分享。
1、两个灯位间的管线长度标注。
通常直接用AutoCAD内置的标注功能来标注，顶多再修改一下标注的样式就可以了。如果两个灯位间的管线是单条直线、单条弧线或单条曲线，的确可以如此标注，但是当两个灯位间的管线由多条线段（直线、弧线或曲线）表示时，又该如何做到管线长度准确、快速的标注呢？这里笔者介绍第一个AutoLISP的应用：多条线段长度求和并自动生成标注文字。由于最后要生成文字，所以在这之前，先要对标注文字进行一下设置，这里也是用的AutoLISP。

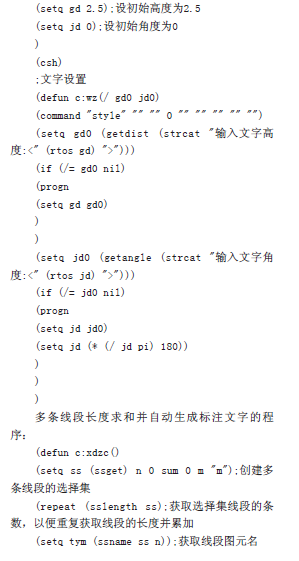

标注文字高度和角度的设置程序：
笔者在程序后面加了注释，解释该行实现什么功能，相信对编程有所了解的朋友应该不难理解。未接触过编程的朋友也没有关系，打开AutoCAD选择菜单栏“工具”→“AutoLISP” →“VisualLISP 编辑器” →“文件”→“新建文件”，然后把上面的代码原样输进去，另存为一个“文字设置.lsp”和“线段总长.lsp”，“；”后面的注释文字无须输入。然后回到AutoCAD界面，选择菜单栏“工具”→“AutoLISP”→“加载应用程序”，然后选择刚才保存的.lsp文件，点“加载”就完成了文字设置和线段总长程序的加载。如果要使用就在AutoCAD中输入“xdzc”即启动线段总长的求和程序，然后选择需要求和的线段，都选好后按空格键，鼠标左击标注的位置，即产生所选线段总长的标注文字。该程序单条线段也可使用。如果标注文字大小不合适，可用“wz”来设置标注文字的高度和旋转角度。
2、路灯编号。

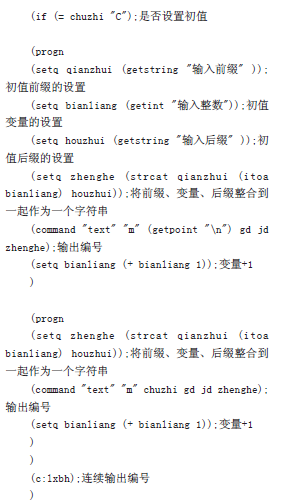

在布置完灯位后， 需要对灯位进行编号。一般会标注成L1-1、L1-2、L1-3……或1#、2#、3#……，总之可以归结为“前缀”+“变量”+“后缀”的模式。通常的做法是先创建一个文字编号，然后一个一个复制，再修改这个文字编号来编号。这样不仅费时费力而且一个不小心编错个号没发现，就降低了设计质量。针对这个问题，笔者也是用AutoLISP来解决的。请按前文中的方法将以下程序保存为“连续编号.lsp”并加载。注意，“文字设置.lsp”同样需要加载，否则会出错。
使用时输入“lxbh”，按“C”设置初值，输入“前缀”、“变量”、“后缀”，鼠标左击第1个灯位处即生成第1个编号，再鼠标左击第2个灯位处即生成第2个编号，依次编号直至完成所有编号。如果中途需要执行其它操作，请按“ESC”键退出连续编号程序，想要继续编号的时候再“lxbh”，可以继续执行编号操作。这里切不可以按空格键来退出连续编号程序，否则继续编号的时候会出现多加了1的情况。
3、结束语。
本文第一个AutoLISP应用实现了多条线段长度的累加以求得总长，第二应用实现了数字的自动递加，解决了道路照明设计过程中的两个比较繁琐的问题。通过上面这两个引用，可以加快道路照明设计，让设计者专注于道路照明设计本身，而不必把精力和时间过多地耗费在设计思想的表达上。
